久久精品夜色噜噜亚洲-国产麻豆精品免费-日韩麻豆成人网-超碰97人人做人人爱亚洲-日韩av中文不卡在线观看-亚洲精品婷婷天堂久久-久久这里只有精品视频久-伊人久久大香线蕉av色-精品少妇人妻一区二区蜜桃,久久亚洲精品小早川怜子66,久久精品99一区二区蜜桃,久久久久一本大香蕉av

炭黑產(chǎn)業(yè)網(wǎng)客服熱線

硅烷用量對白炭黑填充膠料交聯(lián)密度的影響

   時間:2022-01-11 來源:橡膠助劑網(wǎng)發(fā)表評論

姚 琳 (中橡集團曙光橡膠工業(yè)研究設(shè)計院,廣西桂林541004) 編譯

0 前 言

目前的工藝一般使用像Si69(雙-三乙氧基硅烷丙基四硫化物)和Si266(雙-三乙氧基硅烷丙基二硫化物)那樣雙官能的硅烷作為偶聯(lián)劑,在硫黃硫化的白炭黑填充膠料中發(fā)揮了重要作用。在混煉過程中,硅烷和白炭黑的反應(yīng)可導致表面析出憎水物。該憎水物削弱了白炭黑-白炭黑間的網(wǎng)狀結(jié)構(gòu)并使極性白炭黑更適于非極性橡膠,從而得到較低的膠料粘度。在硫化條件下硅烷與橡膠間的化學鍵形成。白炭黑-硅烷-橡膠的結(jié)合進一步改進了此類硫化膠的補強性。

眾所周知,添加的硅烷用量和硫黃用量對硫化性能影響很大,且白炭黑-硅烷-橡膠和橡膠-橡膠(基質(zhì))兩者的交聯(lián)又決定著補強性能。下文采用統(tǒng)計學原理設(shè)計試驗方法,通過改變硅烷用量和硫黃用量,詳細地描述了S-SBRBR膠料中硫化性能的變化。

1 實 驗

1. 1 在液態(tài)聚丁二烯橡膠中

為模擬硅烷-橡膠結(jié)合反應(yīng),對萘烷和液態(tài)1,4-聚丁二烯橡膠(Polyoel110,Mw=1 800 g/mol按2∶1的比例混合,作為反應(yīng)介質(zhì)進行試驗。在此反應(yīng)介質(zhì)中加入了含85%雙硫烷的偶聯(lián)劑Si266,并使用了氧化鋅和CBS(N-環(huán)己基-苯并噻唑次磺酰胺)作為促進劑體系。為研究結(jié)合反應(yīng)對硫黃用量的影響,硫黃用量逐漸增加。實驗數(shù)據(jù)列于表1。試樣在160°C下反應(yīng)1 h后被冷卻,用帶紫外線檢測器的HPLC(高壓液相色譜)法(用苯基癸烷作為響應(yīng)因子)測定和濾出未反應(yīng)硅烷量。結(jié)合效率是指與Polyoel反應(yīng)的硅烷的量(用百分比表示)。

1. 2 橡膠內(nèi)試驗

關(guān)于對含99%雙硫烷的硅烷TESPD的研究是在含50份高分散白炭黑Ultrasil 7000GR和高活性促進劑TMTM的E-SBR(乳液聚合丁苯橡膠)配方試樣中進行的。作為含單官能硅烷VP Si208(辛基三乙氧基硅烷)的參比膠料,可不使用任何白炭黑-橡膠偶聯(lián)劑而使白炭黑獲得疏水性。該配方示于表2。

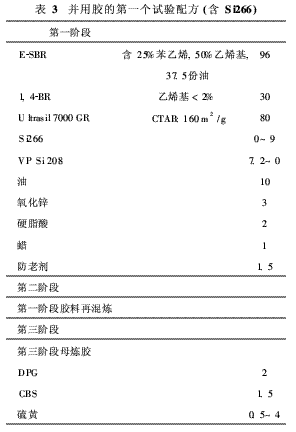

另一個橡膠內(nèi)試驗在含80份Ultrasil700GR的S-SBR/1, 4-BR并用膠中完成。硅烷Si266和Si69作為偶聯(lián)劑使用。在第一個試驗中, Si266的用量在0~9份大范圍內(nèi)變化,而硫黃用量局限于0. 5~4份之間(見表3)。

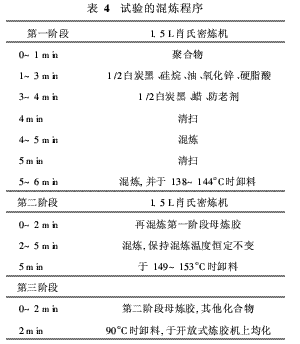

加入9份Si266,可以使CTAB表面積為160 m2/g的白炭黑具有完全疏水性。為了保持所有膠料幾乎不變的疏水度,通過增加相當于Si266用量80%的VP Si 208用量來補償Si266用量的減少,前者比后者具有更高的疏水性能。在所有膠料中游離硫黃總用量為0. 5、1. 0、1. 5、2. 5和4. 0份,也就是說,考慮到Si266中有1. 3%的游離硫黃(Sx>2),增加了Si266用量使硫黃用量得以稍稍減少。該膠料在三個混煉過程中共混煉了13 min(見表4)。

在第二個試驗中, Si69用量在4. 4~7. 4份之間變化,硫黃用量范圍是1. 0~1. 9份,而白炭黑用量是80份。此試驗設(shè)計包括擁有24個不同硅烷/硫黃比率的29種膠料。該配方示于表5,混煉程序與表4給出的類似。備選膠料的試驗順序可任意選擇。統(tǒng)計分析是基于二次模式使用UmetriMode 4. 0軟件完成的,從而獲得了高度精確的所試驗橡膠的內(nèi)性能。

2 結(jié)果與討論

2. 1 在硫化過程中基質(zhì)交聯(lián)與白炭黑-橡膠交聯(lián)網(wǎng)狀結(jié)構(gòu)

含硫黃和促進劑的膠料在硫化過程中是通過硫黃橋鍵交聯(lián)的,因而網(wǎng)狀結(jié)構(gòu)隨促進劑種類和硫黃與促進劑之比而異。隨著白炭黑和Si69的加入,則形成了白炭黑-硅烷-橡膠交聯(lián)。兩種交聯(lián)反應(yīng),使得硫化過程中同時出現(xiàn)了基質(zhì)交聯(lián)和硅烷-橡膠結(jié)合現(xiàn)象。圖1為炭黑填充膠料(Ⅰ)與白炭黑/Si69填充膠料(Ⅱ)硫化曲線和硫化速率比較圖。正如所看到的那樣,膠料Ⅰ中只發(fā)生一種反應(yīng),且為純基質(zhì)反應(yīng)。但在膠料Ⅱ中,出現(xiàn)了基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合現(xiàn)象。這意味著這兩種交聯(lián)反應(yīng)是同時出現(xiàn)不能分割的。

對結(jié)合反應(yīng)而言,為了使Si69中雙硫烷和短鏈多硫烷具有反應(yīng)活性,需要加入硫黃和促進劑。不加入游離硫黃, Si69的長鏈多硫烷不但會引起白炭黑-橡膠結(jié)合,而且Si69中的一些硫會裂解,基質(zhì)交聯(lián)就會形成。即使是熱穩(wěn)定性非常好的100%含雙硫烷的硅烷,也不可能形成純白炭黑-橡膠網(wǎng)絡(luò),因為此種硅烷也需要游離硫黃和促進劑以激活其結(jié)合反應(yīng)的能力。一定量硫黃和促進劑的加入也有助于基質(zhì)交聯(lián)和硅烷結(jié)合。因此,即使添加高活性促進劑TMTM,雙硫烷硅烷與橡膠間也未發(fā)生反應(yīng)。此現(xiàn)象示于圖2。該圖圖示了膠料與含99%雙硫烷的硅烷TESPD與TMTM在加入和未加入硫黃(表2)時的硫化曲線。正如所看到的那樣,與硫化試樣(1)相比,不加入硫黃的膠料(2)的扭矩增長是微不足道的。無任何結(jié)合可能性的膠料(3)被選作參比膠料。

考慮到除白炭黑-橡膠網(wǎng)絡(luò)外,基質(zhì)交聯(lián)存在于膠料(圖3)硫化之后,我們有理由假定,就一切情況而言,此類硫黃官能硅烷也可存在基質(zhì)交聯(lián)。

早先研究表明,白炭黑-橡膠結(jié)合有助于增大△扭矩(即最大扭矩與最小扭矩之差)。Si266和Si69因結(jié)合反應(yīng)而消耗了游離硫黃,并降低了基質(zhì)網(wǎng)絡(luò)化的程度。圖4對含單官能硅烷丙基三乙氧基硅烷(VP Si 203)膠料的純基質(zhì)交聯(lián)進行了比較。比較發(fā)現(xiàn),添加雙硫烷硅烷TMeSPD和多硫烷硅烷TMeSPT(三甲基硅烷基團)可降低扭矩。由于三甲基硅烷基團存在,這兩個硅烷不與白炭黑而只與橡膠起反應(yīng)因而只消耗了硫黃,而不是形成白炭黑-橡膠結(jié)合,故而扭矩值下降。

這意味著增加的硅烷越多,就會有越多的游離硫黃嵌入到白炭黑-橡膠并用膠中,同時降低了基質(zhì)交聯(lián)。假設(shè)硫黃交聯(lián)為多硫烷,仍然是半有效硫化體系,則Si69和Si266就是硫黃接受體(圖5)。只有長鏈多硫烷是硫黃給予體,而(S2~S10)在交聯(lián)過程則作為硫黃接受體。雙硫烷硅烷中的這個硫黃接受體特征比多硫烷表現(xiàn)得更為明顯。

由于實際上硅烷因活化及結(jié)合反應(yīng)需要加入硫黃,因而膠料中基質(zhì)和白炭黑-橡膠結(jié)合會爭奪加入的硫黃。一旦硫黃因兩個交聯(lián)反應(yīng)被消耗,則不會發(fā)生鍵合。這就說明了為什么硫黃用量的增加會引起較高結(jié)合效率,以及導致基質(zhì)交聯(lián)密度增加,出現(xiàn)較高的模量和較低的伸長率。

使用Polyoel110作為典型烯烴的試驗,論證了結(jié)合效應(yīng)隨硫黃用量的增加而增加。如圖6所示, Si266的結(jié)合效率明顯隨添加游離硫黃的增加而增加。

2. 2 Si266的統(tǒng)計試驗為了研究硅烷用量和硫黃用量對基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合的影響,進行了用0~9份Si266和0. 5~4份硫黃的橡膠內(nèi)試驗(表3)。圖7示出了Si266和硫黃不同用量對200%定伸應(yīng)力的影響。200%定伸應(yīng)力隨硫黃用量的增加而增加。偶聯(lián)劑Si266的影響主要表現(xiàn)在高硫黃用量中定伸應(yīng)力的超比例增長,而在加入0. 5份和1份低硫黃用量時, 200%定伸應(yīng)力卻只稍有增加,甚至在Si266用量高達6份和9份時,情況依舊。這是意料之中的,因為對結(jié)合反應(yīng)而言,少量的硫黃不足以活化Si266。

在定伸應(yīng)力隨硫黃用量的增加而增加的同時,拉斷伸長率卻降低了(圖8),尤其在加入Si266的膠料中更是如此。不添加Si266,此降低不明顯,說明白炭黑-橡膠網(wǎng)絡(luò)更“密實”,與純基質(zhì)交聯(lián)相比,更有利于補強效果。

300% /50%定伸應(yīng)力比值與補強有關(guān),可以說明白炭黑-橡膠結(jié)合的程度。圖9示出此補強指數(shù)與硫黃含量及Si266用量的關(guān)系曲線。這與圖7中200%定伸應(yīng)力的情況類似,由于較高的硅烷結(jié)合程度,補強性能隨硫黃用量的增加而提高。在高Si266用量(6~9份)下,又因硫黃用量太少不足以活化Si266,故而該性能平穩(wěn)增加。

上述結(jié)論說明,含有中等硫黃用量的相對大用量Si266需要在不太穩(wěn)固的基質(zhì)網(wǎng)絡(luò)中獲得高度的白炭黑-橡膠結(jié)合,以便進一步降低拉斷伸長率。由于大量硫黃因被用于白炭黑-橡膠結(jié)合而消耗,使得偶聯(lián)劑大量使用,降低了基質(zhì)交聯(lián)的程度,反之,低Si266用量和高硫黃用量能得到極高的基質(zhì)網(wǎng)絡(luò),該網(wǎng)絡(luò)具有極小的拉斷伸長率、高模量及高硬度。

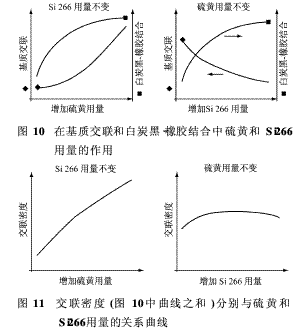

上述結(jié)論暗示,隨后的基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合分別與Si266和硫黃用量有關(guān)(圖10)。Si266用量恒定不變時,增加硫黃用量可導致硅烷結(jié)合效率增加,直至所有硅烷被活化。但由于硅烷的活化也消耗了游離硫黃,只稍稍增加了基質(zhì)的交聯(lián)。當大量硅烷被活化,基質(zhì)交聯(lián)亦會穩(wěn)步增加。可是,當硫黃用量恒定不變,而增加Si266用量時,會導致大量的白炭黑-橡膠鍵。但如果添加的硫黃被消耗掉,則不再出現(xiàn)結(jié)合現(xiàn)象。因為硫黃結(jié)合硅烷, Si266用量的增加將導致基質(zhì)交聯(lián)密度的降低。交聯(lián)密度的曲線由橡膠基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合的曲線之和來表示,示于圖11。

圖12說明了3°扭轉(zhuǎn)下△扭矩分別與硫黃和Si266的關(guān)系曲線(3°扭轉(zhuǎn)下測得的△扭矩與該膠料的整個交聯(lián)密度有關(guān))。該曲線與平面圖11所示的曲線十分相近,因而證實了橡膠基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合與硫黃和硅烷用量的關(guān)系如圖10所示。

在硫化過程中,由于硅烷結(jié)合硫黃進入其硫黃官能處,使得它們可以扮演像硫黃接受體和給予體的角色。特別在高溫和/或長時間硫化中,多硫烷鍵中的某些硫黃可析出進行進一步交聯(lián)。事實上,一些試驗已在白炭黑-天然膠料上證明, Si69可作為抗硫化返原劑使用。

2. 3 使用Si69的統(tǒng)計試驗

通過使用統(tǒng)計試驗,我們研究了Si69用量和硫黃用量對橡膠內(nèi)性能的影響。硅烷用量在4.4份與7. 4份之間變化。而添加游離硫黃的用量范圍為1. 0~1. 9份(表5)。

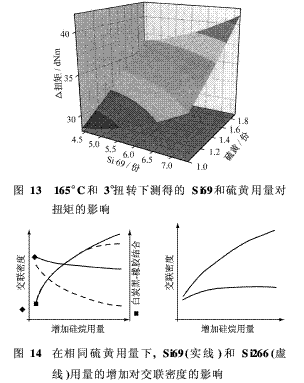

圖13示出了在3°扭轉(zhuǎn)及使用Si69和硫黃時測量的△扭矩變化。如我們所看到的那樣,由于基質(zhì)交聯(lián)和白炭黑-橡膠交聯(lián)有利于△扭矩,因此△扭矩隨Si69和硫黃用量的增加而增加。與圖12中所示的使用雙硫烷硅烷Si266的△扭矩比起來,在四硫烷中添加了2份游離硫黃, Si69用量的增加更導致扭矩增大。圖14對在相同硫黃用量下,增加Si69和Si266用量對交聯(lián)密度的作用進行了比較。

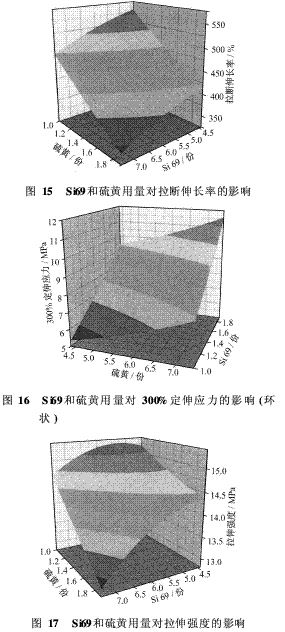

我們主要關(guān)注的是應(yīng)力-應(yīng)變性能、拉斷伸長率、300%定伸應(yīng)力和拉伸強度。從圖15可見,拉斷伸長率隨硅烷和硫黃用量的增加而減少。在有偶聯(lián)劑時,硫黃用量的影響尤為明顯。這是因為基質(zhì)交聯(lián)和白炭黑-橡膠結(jié)合都需要硫黃。如之前圖8所示的那樣,使用中等硫黃用量,拉斷伸長率在不添加偶聯(lián)劑時不會出現(xiàn)非常強烈的變化。

如同△扭矩(圖13), 300%定伸應(yīng)力隨硅烷和硫黃用量的增加而增加(圖11)。很明顯,定伸應(yīng)力的增長是由Si69用量的增加造成的。它可由減少硫黃用量來補償。但是此種補償勢必會在所希望獲得的輪胎性能上影響基質(zhì)交聯(lián)與白炭黑-橡膠結(jié)合的比率。

在有少量白炭黑-橡膠結(jié)合的情況下,拉伸強度最佳,其次為拉斷伸長率(圖12)。此時Si69用量少于6. 2份,而硫黃用量大于1. 4份。

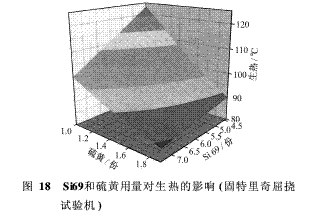

生熱性是在2. 5in沖程、預(yù)壓108 N、時間25 min的固特里奇屈撓試驗機上進行測量的(圖13)。它隨總交聯(lián)密度增加而減少。也就是說,高硅烷和高硫黃用量是有益的。所有超過6份Si69用量和1. 4份硫黃用量的膠料都顯示出較低的生熱性。

考慮到通常所使用的Si69用量為6. 4份,Si69看來是要求具有極佳補強和低滯后損失的填充白炭黑胎面膠料中的最佳偶聯(lián)劑。對質(zhì)量要求不高的工業(yè)橡膠產(chǎn)品需要考慮耐磨耗性和較低的硅烷用量。

3 結(jié) 論

試驗證明,對在半有效硫化體系中的結(jié)合反應(yīng)而言,像Si266和Si69這樣的硫黃官能硅烷會消耗游離硫黃。這就意味著中等用量的此類硅烷為硫黃接受體。如早先文獻論證的那樣,僅就高用量Si69和相對低用量硫黃而言,Si69猶如硫黃給予體。因此,當消耗硫黃時,膠料在硫化和交聯(lián)停止過程中,白炭黑-橡膠結(jié)合和基質(zhì)交聯(lián)會爭奪硫黃。由于兩個交聯(lián)反應(yīng)不能在硫化時分離,基質(zhì)交聯(lián)與白炭黑-橡膠結(jié)合比率由硅烷和硫黃用量來確定。盡管如此,為確定膠料的最佳特性,通過調(diào)整硅烷和硫黃用量來得到某些最佳特性對配方設(shè)計人員來講是較好的方法。

參考文獻:

[1] A.Hasse, O Klockmann, A. Wehmeier,等. Influ-ence of the amount of di-and polysulfane silanes onthe crosslinking density of silica-filled rubber com-pounds[J]. kautschuk GummiKunststoffe, 2002, 55(5): 236-243.


炭黑樣品商城
炭黑商城小程序炭黑商城微信掃一掃 詢炭黑價格 拿炭黑樣品
炭黑產(chǎn)業(yè)網(wǎng)公眾號
炭黑產(chǎn)業(yè)網(wǎng)公眾號微信掃一掃專業(yè)、準確、及時的炭黑綜合分析
免責聲明:本網(wǎng)信息來自于互聯(lián)網(wǎng),目的在于傳遞更多信息,并不代表本網(wǎng)贊同其觀點。其內(nèi)容真實性、完整性不作任何保證或承諾。如若本網(wǎng)有任何內(nèi)容侵犯您的權(quán)益,請及時聯(lián)系我們,本站將會在24小時內(nèi)處理完畢。
舉報 0 收藏 0 評論 0

更多>同類詞條
最新詞條
最新資訊
品牌入駐  |  隱私政策  |  關(guān)于我們  |  聯(lián)系方式  |  使用協(xié)議  |  隱私政策  |  網(wǎng)站留言  |  RSS訂閱  |  滾動資訊  |  違規(guī)舉報
關(guān)閉
炭黑產(chǎn)業(yè)網(wǎng)在線客服

在線客服

炭黑產(chǎn)業(yè)網(wǎng)微信客服

微信客服

炭黑產(chǎn)業(yè)網(wǎng)微信客服

400-900-9660
電話客服

18禁中文字幕在线-97久久人人爽人人爽人人-亚洲午夜中文字幕在线不卡-天天综合网,久久综合 | 91大神视频免费在线播放-精品久久国产乱码欠精品-国产精品久久久久久久久久人妻-嫩草伊人久久精品少妇av | 中文字幕乱码一区久久-中文字幕在线观看一区-欧美日韩人妻制服有码-97久久久久久人妻精品蜜桃少妇 | 久久久精选视频在线观看-91热视频在线观看-人妻精品一区二区专区-日韩精品网站在线播放 | 成人国产av精品在线观看网站-91超碰在线观看视频-久久riav日韩精品-国产91青青草 | 99久久精品国产高清毛片-欧美日韩在线视频中文字幕-国产成人亚洲综合精品-亚洲久久久久久一二三区丝袜 | 人妻中文字幕激情-欧美日韩日欧美日韩中-蜜臀 亚洲 一区二区三区-成年人看的视频在线观看黄 | 久久久97成人超碰-在线观看黑丝袜美女激情av-婷婷久久狠狠搞搞搞-特黄特色特大片免费 | 日韩a级做爰片蜜桃成熟时-中文字幕人妻免费在线-91麻豆精品91久久久久久清纯-经典国产91精品福利网站在线看 | 久久婷婷六月综合综合-精品999免费观看-国产成人一区二区久久-精品久久一区二区 蜜桃 | 中文字幕人妻在线丝袜-国产精品午夜久久日本无删减-六月色婷婷激情综合在线网-国偷自产中文区一区一区三区 | 国产av天堂亚洲av刚刚碰-伊人色综合激情-激情综合网激情激情五月-久久91一区二区精品 | 国产老熟女视频老熟女一区二区-中文字幕欧美日韩熟女-人妻日韩黑人欧美一区二区-国产熟女一区二区三区av | 国产日本欧美一区二区三区-国产精品久久久久777-国产日韩一区欧美-欧美日韩国产欧美日韩国产 | 成人午夜电影在线观看网站-亚洲成人精品蜜桃-国产av一区二区三区…-日韩一级av在线免费播放 | 超碰精品亚洲资源网-欧美日韩三区在线播放-久久热在线观看视频-国产拍揄自揄精品视频麻豆 | 亚洲制服丝袜人妻另类在线-日韩一区免费在线观看网址-久久久亚洲熟妇熟女精品-久久久久久精品免费非洲 | 另类av国产av-婷婷网色偷偷亚洲女人的天堂-日韩精品在线观看午夜-久久人妻中文字幕一区 | 蜜臀av一区二区三区久久-日韩精品 麻豆 中文-91久久综合亚洲鲁鲁五月天'-免费人成黄页网站在线观看国内 | 日本va欧美va亚洲va-久久伊人中文丝袜超碰-国产美女主播av在线免费观看-国产麻豆精品传媒av国产婷婷 | 神马午夜久久久av-中文日韩av在线免费观看-日韩欧美一级一区二区-国产激情在线视频免费 | 激情五月婷婷丁香色-黑人和人妻在线观看-六月丁香六月婷婷综合-国产综合日韩精品视频 | 97超碰在线中文字幕免费观看-日韩欧美黄色在线观看-亚洲熟女少妇乱综合图片区-日韩精品欧美一线 超碰人97在线观看-18禁看黄免费亚洲-伊人色综合久久天天伊人婷-亚洲乱女色熟一区二区三区 | 69精品人妻一区二区三区蜜桃香蕉-人妻中文字幕组-欧美aa一区二区高清视频-欧美一区二区白洁少妇传媒 | 日韩成人教育片-91久久久久视频在线观看-五月婷婷电影网址-99热这里只有精品中文字幕第一 | 日韩一区2区3区4区2021老狼-久久人妻少妇av蜜桃-亚洲欧美日韩另类 在线-91精品久久久久久久久久九色 | 国产精品美女久久久网av-91福利体验区三分钟-国产欧美日韩精品网站-日韩人妻一区二区三区视频 | 国产老熟女久久久精品-超碰99在线免费-少妇熟女视频一区二区-中文字幕一区二区3区 | 婷婷激情五月天在线视频-久久精品国产亚洲av高清yw-2022天天操夜夜-成年午夜精品久久久久久久 | 日韩中文字幕福利视频-国产又黄又粗又色又刺激视频-日韩插插插免费视频-久久久久999蜜桃 | 久久久久漂亮女人之一-激情激情激情偷拍偷拍偷拍-嫩草av啪啪自拍-久久久91人妻精品蜜桃 | 欧美日韩在线一区二区-91精品久久久久久综合五月天-亚洲熟女乱色一区二区三区丝袜-中文字幕久久精品亚洲乱码 | 欧美日韩久久中文字幕-91综合久久久久-麻豆av蜜桃av天美-久久久黑人精品 | 东京热视频中文字幕-热久久99热国产精品首页-国产亚洲精品女久久久久久久-成人精品在线免费观看视频 | 日本久久免费最新区-日韩精品人妻中文字幕有码电影-国产av一区二区三区香蕉-婷婷色婷婷在线观看 久久久在线完整视频-激情四射五月天色-天天天天日天天天天干-麻豆精选在线播放视频 | julia在线视频中文字幕-五月婷激情四射综合-91成人区人妻精品一区二区三区-hitomi超乳田中瞳中文字幕 | 人妻av中文字字幕第一-欧美日韩在线黄色-亚洲精品小视频在线-欧美日韩一区二区三区五区 | 麻豆成人免费在线观看高清视频-国产精品97麻豆cm传媒-久久偷拍厕所视频-欧美日韩亚洲麻豆激情在线 | 日韩av成人一区二区三区-欧美熟妇久久精品-日韩成人在线免费精品视频-久久久精品国产亚洲综合久久久国产 | 国产人妻少妇一区二区三区-91精品国产综合久久久蜜臀九-欧美国产视频一区二区三区-av在线中文字幕国产 | 激情五月婷婷色电影-久久超级碰中文字幕-日韩一卡二卡一区av-性高潮久久久久久久久免费 |
